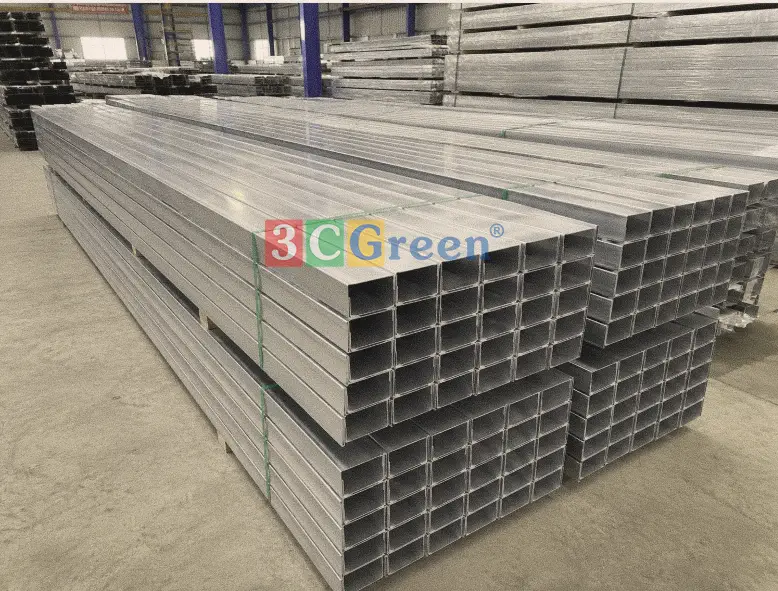

Thanh U (U-track) là phụ kiện kim loại định hình chữ U, được chế tạo bằng phương pháp chấn gấp nguội từ thép tấm chất lượng cao. Nó đóng vai trò là hệ khung định vị và liên kết cơ bản nhất trong mọi hệ thống vách panel sandwich hiện đại, giúp tạo nên một cấu trúc hoàn chỉnh, vững chắc và đồng bộ.

Bản thân tấm panel sandwich không thể tự hình thành một hệ kết cấu hoàn chỉnh. Mặc dù chúng có khả năng chịu lực tốt theo mặt phẳng của chính tấm vật liệu, toàn bộ hệ vách vẫn cần một hệ thống phụ kiện kim loại để định vị, liên kết và truyền tải trọng đến kết cấu công trình. Trong nhóm phụ kiện này, thanh U đỡ chân vách và thanh U kẹp đỉnh vách là hai cấu kiện cơ bản, đóng vai trò tạo nền tảng cho quá trình lắp dựng cũng như bảo đảm sự ổn định lâu dài của toàn bộ hệ vách.

Vai trò của thanh U không chỉ dừng lại ở khía cạnh kết cấu. Đây còn là vị trí tiếp xúc trực tiếp với các lớp silicone, gioăng kín hoặc vật liệu trám khe chuyên dụng nhằm kiểm soát khe hở tại chân và đỉnh vách. Việc xử lý đúng các vị trí này giúp giảm hiện tượng rò rỉ không khí, hạn chế thất thoát nhiệt và ngăn hơi ẩm xâm nhập vào lõi panel.

📐 Cấu tạo cơ bản

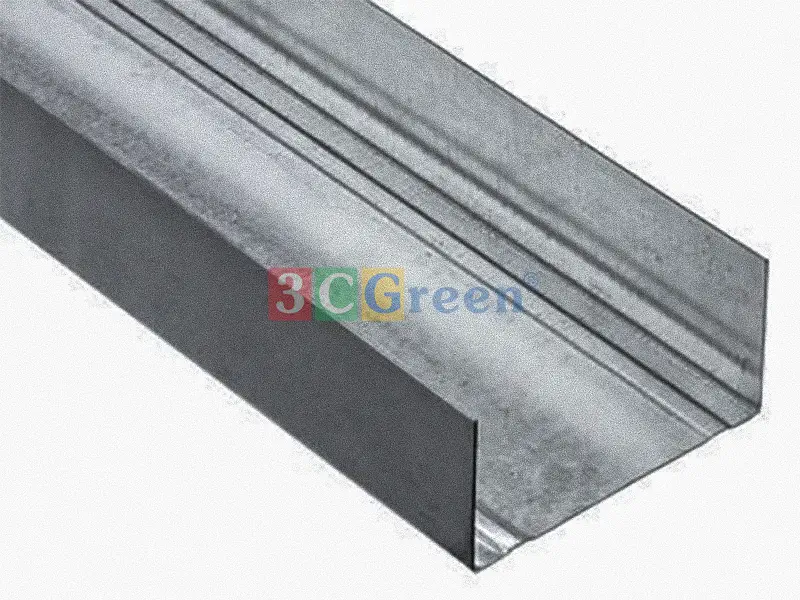

Thanh U gồm ba phần chính: lòng U (nơi panel đặt vào), hai cánh U (giữ cố định mép panel) và phần đáy tiếp xúc với sàn hoặc trần. Bề rộng lòng U luôn được thiết kế lớn hơn chiều dày danh định của panel khoảng 2–4 mm. Khoảng chênh lệch này dùng để bù đắp sai số kích thước của panel, cho phép vật liệu giãn nở/co ngót do nhiệt độ, và tạo điều kiện để bơm silicone hoặc đặt gioăng đàn hồi.

Nếu khe hở quá nhỏ, quá trình lắp dựng sẽ gây cọ xát làm hư hỏng lớp sơn, còn nếu quá lớn thì khả năng định vị và làm kín sẽ bị suy giảm.

⚙️ Thanh U hoạt động như thế nào?

Thanh U thực hiện đồng thời ba chức năng cốt lõi:

• Định vị panel: Giữ cố định mép dưới hoặc mép trên của các tấm panel theo đúng vị trí thiết kế, hạn chế chuyển vị ngang và tăng độ ổn định cho toàn bộ hệ thống.
• Truyền lực: Thông qua các liên kết vít tự khoan, bu lông nở hoặc neo cơ khí, thanh U truyền tải trọng bản thân của hệ vách xuống kết cấu chịu lực.
• Giữ kín: Tạo bề mặt tiếp xúc phẳng để liên kết với vật liệu làm kín, yếu tố sống còn với phòng sạch, kho lạnh để duy trì áp suất và nhiệt độ thiết kế.

Khi tiến hành đánh giá, kỹ sư cần tập trung vào ba thông số cốt lõi:

• Chiều rộng lòng U: Phải khớp với độ dày panel (50mm, 75mm, 100mm) và dung sai lắp ráp từ 2-4mm.
• Độ dày thép nền: Thường từ 0.8mm đến 1.5mm, ảnh hưởng trực tiếp đến khả năng chịu lực và độ bền.
• Lớp phủ bảo vệ bề mặt: Quyết định khả năng chống ăn mòn và thẩm mỹ (GI, PPGI, ZAM…).

Việc lựa chọn sai lệch dù chỉ vài milimet hoặc dùng sai loại thép có thể làm giảm khả năng chịu lực, gây khó khăn khi thi công và suy giảm nghiêm trọng tuổi thọ của hệ vách.

🔹 Thanh U chân vách

Lắp đặt trực tiếp lên nền sàn bê tông hoặc kết cấu đỡ, chịu tải nén lớn nhất, dễ đọng nước và ăn mòn. Yêu cầu lớp phủ chống ăn mòn cao cấp (ZAM, PPGI), thường tích hợp sẵn lỗ thoát nước để xử lý nước ngưng tụ.

🔹 Thanh U đỉnh vách

Cố định vào dầm, xà gồ hoặc trần kỹ thuật, chủ yếu chịu lực kéo và lực cắt ngang, giữ ổn định phần đầu tấm panel. Ít tiếp xúc nước đọng, có thể dùng thép mạ tiêu chuẩn GI hoặc PPGI để tối ưu chi phí.

🔹 Thanh U tiêu chuẩn và thanh U có lỗ thoát nước

Loại tiêu chuẩn: Tiết diện kín, phù hợp văn phòng, nhà xưởng khô ráo, tiết kiệm chi phí.

Loại có lỗ thoát nước: Đáy lòng U được dập sẵn lỗ/rãnh để nước ngưng tụ thoát ra ngoài, ngăn ăn mòn điện hóa, duy trì độ kín khí cho kho lạnh, phòng sạch.

🔹 Phân loại theo vật liệu

• Thép mạ kẽm (GI): Chi phí thấp, hợp môi trường khô ráo, trong nhà.
• Thép mạ màu (PPGI/PPGL): Thẩm mỹ, chống UV, đồng bộ màu panel, dùng cho vách ngoài trời.

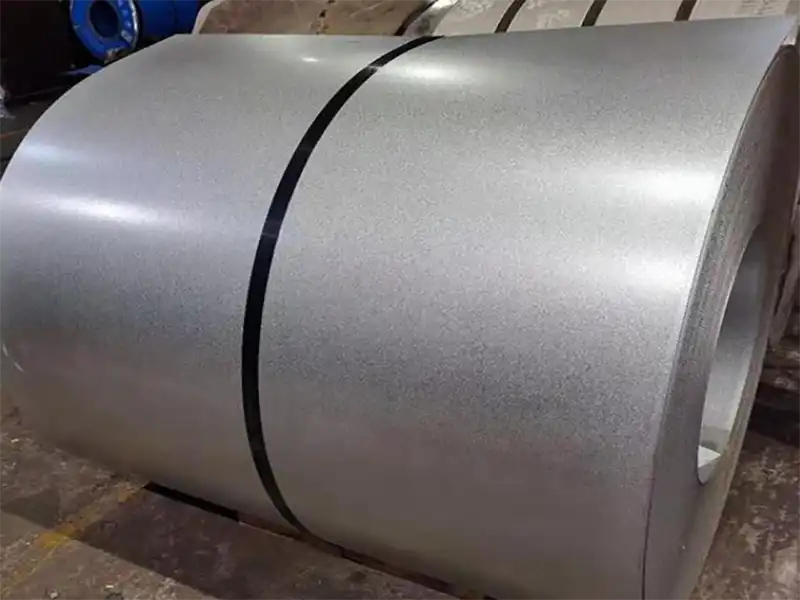

• Thép phủ ZAM: Hợp kim Kẽm-Nhôm-Magie, tự phục hồi mép cắt, tối ưu cho kho lạnh, nhà máy hóa chất, môi trường ven biển.

Việc chọn thanh U không chỉ dựa trên giá thành mà phải cân nhắc đồng bộ với hệ panel và môi trường vận hành. Dưới đây là 4 tiêu chí cốt lõi:

• Theo loại panel: Kích thước lòng U phải khớp với độ dày panel (50mm, 75mm, 100mm) và dung sai 2-4mm.
• Theo môi trường: Môi trường khô dùng GI/PPGI; môi trường ẩm, kho lạnh, ven biển bắt buộc dùng ZAM hoặc thép không gỉ.
• Theo yêu cầu chống cháy: Thanh U phải thuộc tổ hợp hệ thống đã thử nghiệm để không làm suy giảm giới hạn chịu lửa EI/REI.
• Theo tuổi thọ công trình: Đầu tư lớp phủ cao cấp (ZAM, PVDF) giúp giảm chi phí bảo trì, thay thế trong suốt vòng đời.

Để hệ thống vách panel phát huy tối đa hiệu quả, cần tuân thủ tuyệt đối các nguyên tắc sau:

1. Chọn đúng kích thước lòng U: Tránh panel bị lỏng lẻo hoặc phải dùng lực ép mạnh làm biến dạng cánh U.
2. Không dùng sai vật liệu: Tuyệt đối không thay thế thanh U mạ kẽm thường (GI) bằng ZAM trong kho lạnh hoặc khu vực thường xuyên vệ sinh bằng hóa chất.
3. Không bít lỗ thoát nước: Tuyệt đối không bơm silicone hoặc đổ vữa trám bít các lỗ thoát nước trên thanh U chân vách.
4. Thi công đúng mô-men siết vít: Tránh siết quá chặt gây cong vênh tiết diện hoặc quá lỏng làm giảm khả năng truyền lực.
5. Xử lý kín khe tiếp giáp: Sử dụng băng đệm bọt kín ô hoặc gioăng EPDM giữa thanh U và nền sàn trước khi bắt vít.
6. Kiểm tra định kỳ: Đặc biệt tại các vị trí mép cắt, lỗ khoan và mối nối trong quá trình bảo trì công trình.
